隨著著生活水平的不斷提高，人們對服裝品質(zhì)和舒適度的要求越來越高。尤其是戶外運動的流行，使得人們對防水性能的需求也越來越迫切。
防滲透：真正的防水衛(wèi)士
說起防水，很多人首先想到的是“防潑水”。其實，這是面料防水的基礎版。通過在面料中加入疏水性化合物，讓纖維表面變得像荷葉一樣，水分子只能在上面滾動滑落，無法滲透。想象一下，雨滴落在你的外套上，不是滲透進去，而是像跳華爾茲一樣優(yōu)雅滑落，是不是超酷？但請注意，防潑水并非完全防水，長時間淋雨或水壓增大時，仍有可能滲水。
實際上，真正的防水也應該包括抵抗水滲透的能力。如果說防潑水是初級防護，那么防滲透就是防水界的“鋼鐵俠”。它通過在面料表面或底層形成一層堅不可摧的防水屏障，徹底隔絕水的滲透。無論是涂層技術還是層壓工藝，都能讓面料擁有超乎想象的防水能力，甚至能抵擋住3000mm水柱以上的壓力！
這種真防水面料不僅持久耐用，還經(jīng)得起洗滌和時間的考驗，讓你在暴雨中也能自信滿滿，優(yōu)雅前行。
防水的影響因素
織物的防水性能是指織物具有阻止水潤濕或穿透的能力。因此織物的防水性包括抗?jié)裥阅芎涂節(jié)B透（靜水壓）性能。對于織物的防水和透水性，總體上來說主要有3個主要因素：
1、纖維表面的浸潤性
當纖維的接觸角θ<90°時，纖維集合體材料是一個導水材料，結(jié)構(gòu)緊密只會導致更多的毛細孔芯吸導水。當纖維θ>90°時，纖維具有防水特征，當織物結(jié)構(gòu)越緊密(即孔隙越小)時，防水效果越好。因此，織物只有在已知纖維的接觸角時，才較好討論其防水或透水性。
2、織物的涂層
在織物表面涂上一層不透水、不溶于水的連續(xù)薄膜層，降低了織物的透水性，織物因此不透氣。其不太適用于衣物，但可用于篷蓋布或雨披等。若采用防水、多微孔的涂層膜，可形成防水性優(yōu)良，且透水、透氣性好的涂層織物。
3、環(huán)境
拒水織物或涂層織物大多是不吸濕纖維或涂層材料制成，因此相對濕度的變化不會影響其防水性能。而導水織物，大多為吸濕纖維材料。相對濕度增大，纖維吸濕增強，纖維膨脹而毛細作用增強，故織物的導水性增強。溫度的影響與濕度相同。因此環(huán)境對導水織物有很大的影響。
防水性能測試：科學驗證，品質(zhì)保證
織物防水指標在國內(nèi)外有許多個檢測標準，本文將主要介紹對比國標GB&日標JIS織物防水性能標準，幫助各位讀者更好地了解織物的各項防水性能。
中國國家織物防水性能的表征方式主要有抗靜水壓、沾水（噴淋）和淋雨測試。而日本標準JIS L 1092:2009《紡織品 防水性試驗方法》是在沾水法的基礎上進行評價的。各種測試方法以及評價標準如下：
①檢測方法:靜水壓法
耐靜水壓是防水透濕織物的重要指標之一，它是指水通過織物時所遇到的阻力，用于表征織物抵抗被水滲透的程度。在標準大氣壓條件下，織物的一側(cè)承受持續(xù)上升的水壓，直到織物背面滲出規(guī)定數(shù)量的水滴為止，此時測得的水的壓力值即為靜水壓。該方法所測得的結(jié)果，不僅與織物防水性有關，而且與織物本身的性質(zhì)有關。織物能承受的靜水壓越大，防水性或抗?jié)B漏性越好。

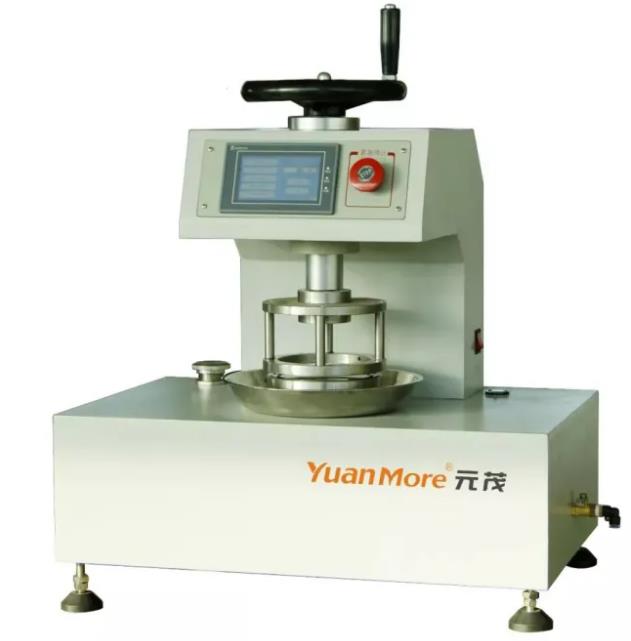

儀器：
檢測原理：
以織物承受的靜水壓來表示水透過織物所遇到的阻力。在標準大氣條件下，試樣的一面承受持續(xù)上升的水壓，直到另一面出現(xiàn)三處滲水點出現(xiàn)時的壓力值，并以此評價試樣的防水性能。
國家標準GB/T 4744-2013 《紡織品 防水性能的檢測和評價 靜水壓法》中對防水性能的評價標準如下：
②檢測方法:沾水法
沾水等級可用于表征織物表面抵抗被水潤濕的程度。沾水測試是在一定條件下，水從一定的高度和角度向待測織物（緊繃狀）連續(xù)滴水或噴水，噴淋停止后，織物正面朝下呈水平狀輕輕敲打，然后通過觀察試樣表面的水漬狀態(tài)，測定織物沾水性能。

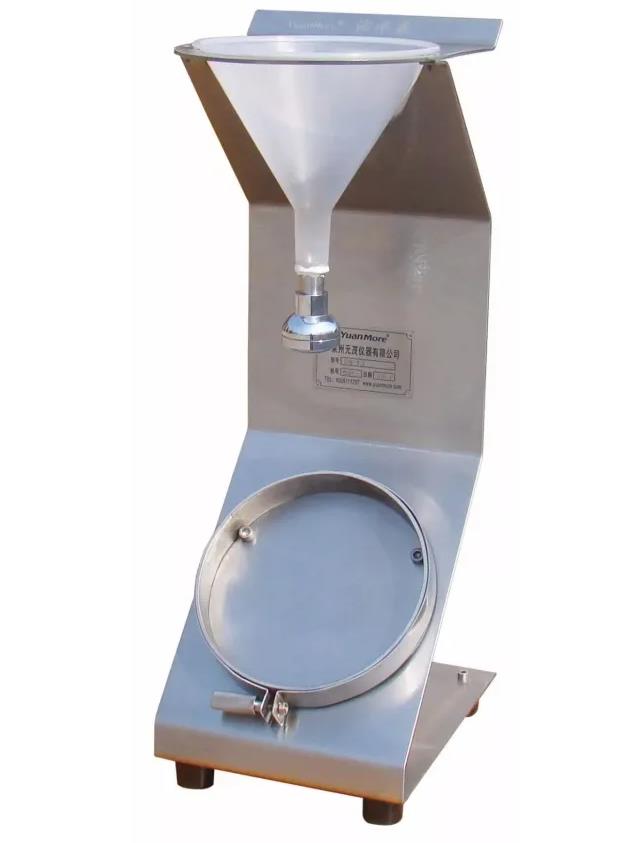

儀器：
檢測原理：
將試樣安裝在環(huán)形夾持器上，保持夾持器與水平成45°,試樣中心位置距噴嘴下方一定的距離。用一定量的蒸餾水或去離子水噴淋試樣。噴淋后，通過試樣外觀與沾水現(xiàn)象描述及圖片的比較，確定織物的沾水等級，并以此評價織物的防水性能。
其中，國家標準GB/T 4745-2012 《紡織品 防水性能的檢測和評價 沾水法》中對防水性能的評價標準如下表所示：

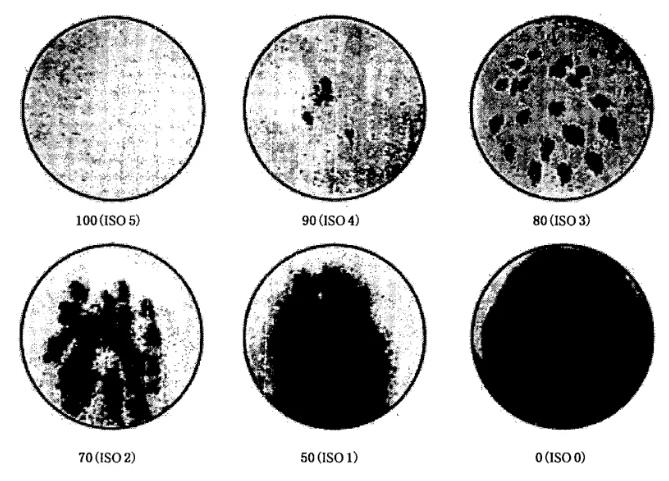

注：方法附帶0、1、2、3、4、5級判定樣照
日標JIS L 1092:2009《紡織品 防水性試驗方法》沾水等級和防水性能評價如下：
|
沾水等級
|
沾水現(xiàn)象描述
|
|
1級
|
整個表面均呈現(xiàn)潤濕狀態(tài)
|
|
2級
|
一半表面潤濕，呈現(xiàn)小面積的單個潤濕點滲透布面的狀態(tài)
|
|
3級
|
表面上呈現(xiàn)小面積的單個水滴狀潤濕點
|
|
4級
|
表面未見潤濕，但附著了小水滴
|
|
5級
|
表面未見潤濕，也沒有水滴附著
|

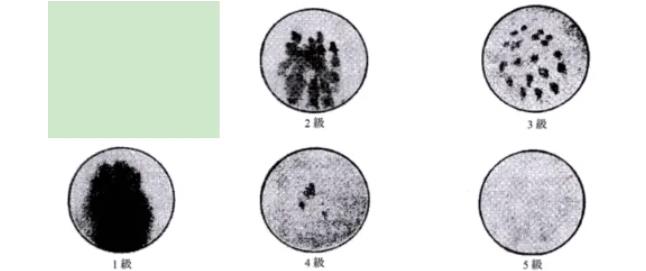

注：方法附帶0、1、2、3、4、5級判定樣照
③檢測方法:淋雨法
GB/T 14577-1993織物拒水性測定 邦迪斯門淋雨法，是模擬大雨時，測試織物露在空氣中的拒水性。這個方法適用于任何經(jīng)過或未經(jīng)過拒水整理的織物。淋雨試驗用于表征織物抵抗被水潤濕和滲透的性能，特別適用于防水性能較強的織物，因為它是測試織物抵抗一定沖擊強度噴淋水的滲透性的方法。此標準適用于評價織物在運動狀態(tài)下經(jīng)受陣雨的拒水性整理工藝效果。

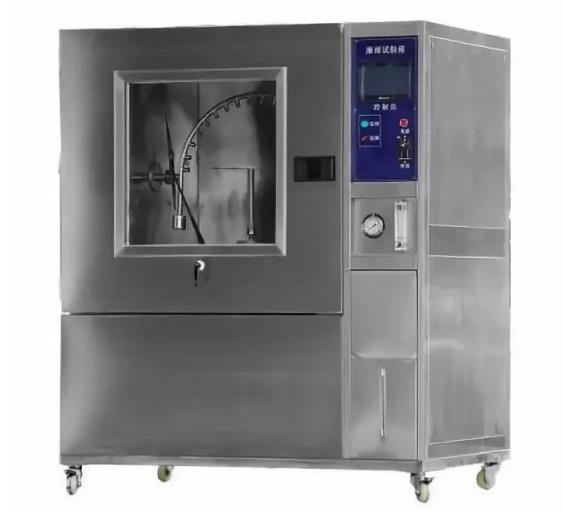

儀器：
檢測原理：
將背面附有吸水紙（質(zhì)量已知）的試樣在規(guī)定條件下用水噴淋5min，然后重新稱量吸水紙的質(zhì)量，通過吸水紙質(zhì)量的增加來測定試驗過程中滲過試樣的水的質(zhì)量。
用參比樣照按照如下5級標準目測評定濕試樣的拒水性：
|
拒水等級
|
拒水現(xiàn)象描述
|
|
1級
|
整個表面潤濕
|
|
2級
|
部分潤濕
|
|
3級
|
部分試樣沾上水珠
|
|
4級
|
形成大水珠
|
|
5級
|
小水珠快速滴下
|

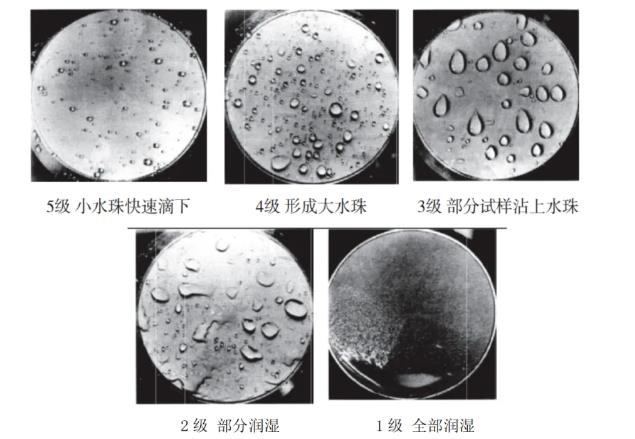

注：方法附帶1、2、3、4、5級判定樣照
面料防水的后整工藝
用防水劑整理布料，在防水劑的作用下，織物表面形成一層保護膜，使織物具有疏水性，防止水分子穿過織物表面，從而達到防水效果。
常見的防水助劑：
①C6、C8一類含氟防水助劑
②無氟防水助劑及生物基防水劑一類環(huán)保助劑
環(huán)保新選擇-無氟防水整理劑SH
隨著環(huán)保意識的提升，傳統(tǒng)含氟防水劑逐漸退出舞臺，取而代之的是更加環(huán)保的無氟防水整理劑。例如，由潔爾爽研發(fā)的無氟防水整理劑SH，具有其他無氟防水劑無法達到的防水效果，甚至用于磨毛布仍能具有良好的防水效果！在賦予織物優(yōu)良的耐久拒水性能的同時,賦予織物優(yōu)良的手感、耐褶皺及滑爽性能和良好的透氣性能，適用于開發(fā)納米無氟環(huán)保綠色防水紡織品，制造男女外套、休閑裝、工作服、家紡和產(chǎn)業(yè)用紡織品。
一、基本性質(zhì)：
|
產(chǎn)品型號
|
SH-A
|
SH-B
|
|
外觀
|
乳白色液體
|
淡桔紅色液體
|
|
含固量
|
30±2%
|
30±2%
|
|
有效成分
|
改性樹脂水溶液
|
催化交聯(lián)劑
|
|
離子型
|
非離子
|
|
穩(wěn)定性
|
離心3000R/min，30min不分層
|
|
適用織物
|
棉、滌棉、羊毛、尼龍織物、丙綸織物、維綸
|
二、使用方法：
1．參考配方：
SH-A：10-30克/升
SH-B：10-30克/升
具體配方可由用戶根據(jù)要求的防水指標通過實驗自行調(diào)節(jié)而確定。
2．工藝流程：
織物 → 二浸二軋（軋余率 70-80%）→ 紅外線預烘或熱風烘干→ 焙烘（拉幅160-200℃×60-20 秒，或焙烘機上單獨焙烘：140-150℃x 5-3 分鐘）→ 成品。
|
